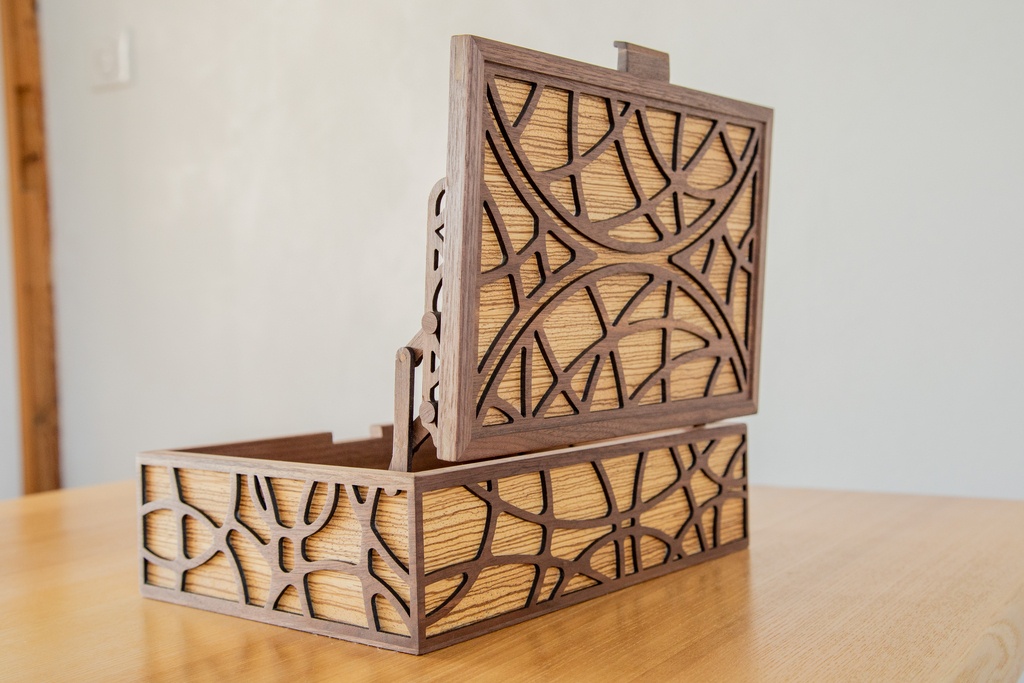

J'ai récemment fais l'acquisition d'un nouveau jouet, "Brenda" la graveuse laser, cousine de Shirley la CNC.
Au départ pour graver mon logo sur des réalisations et puis d'autres petites bricoles.
j'étais à mille lieues d'imaginer les possibilités de ces machines, surtout quand j'ai commencé à tester la découpe laser.
Cette boite est un projet que j'avais en tête il y a déjà un moment, que je pensais faire avec ma CNC.
Mais je me heurtais à plusieurs problématiques dont les principales étaient la modélisation des motifs et l'usinage de sections très fines donc cassantes.
Pas envie de choper des modèles sur le net, je voulais quelque chose de 100% homemade.
La découpe laser solutionnant le premier point, à cours d'excuses j'ai bien dû me mettre à la CAO.
C'est donc sur fusion 360 que j'ai dessiné les panneaux de cette boite. Plutôt content du résultat même si c'est plus l'approche esthétique qui comptait pour cette étape qu'une conception purement technique mais je vais y revenir.
J'ai bousillé mon téléphone il n'y a pas longtemps et j'ai malheureusement perdu les détails de la fabrication.
Dommage car c'était plutôt intéressant et plein de nouveautés pour moi.

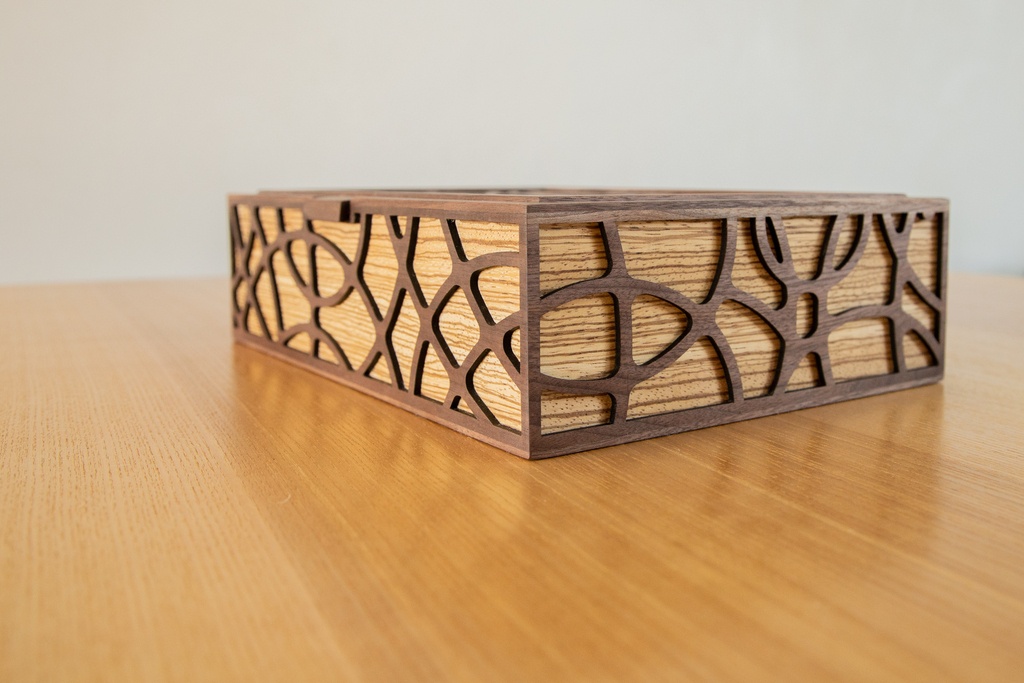

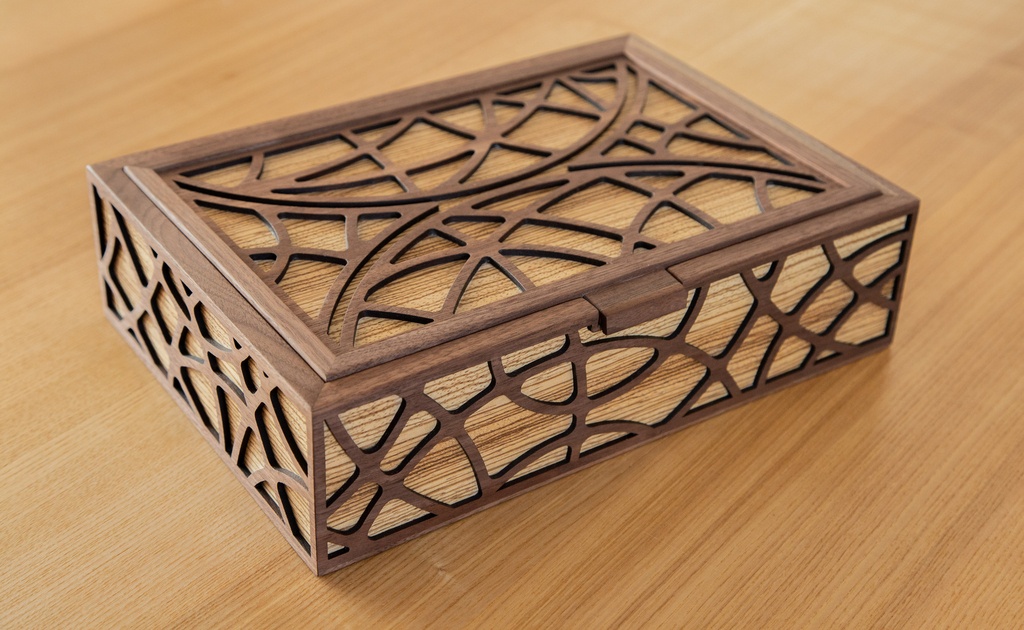

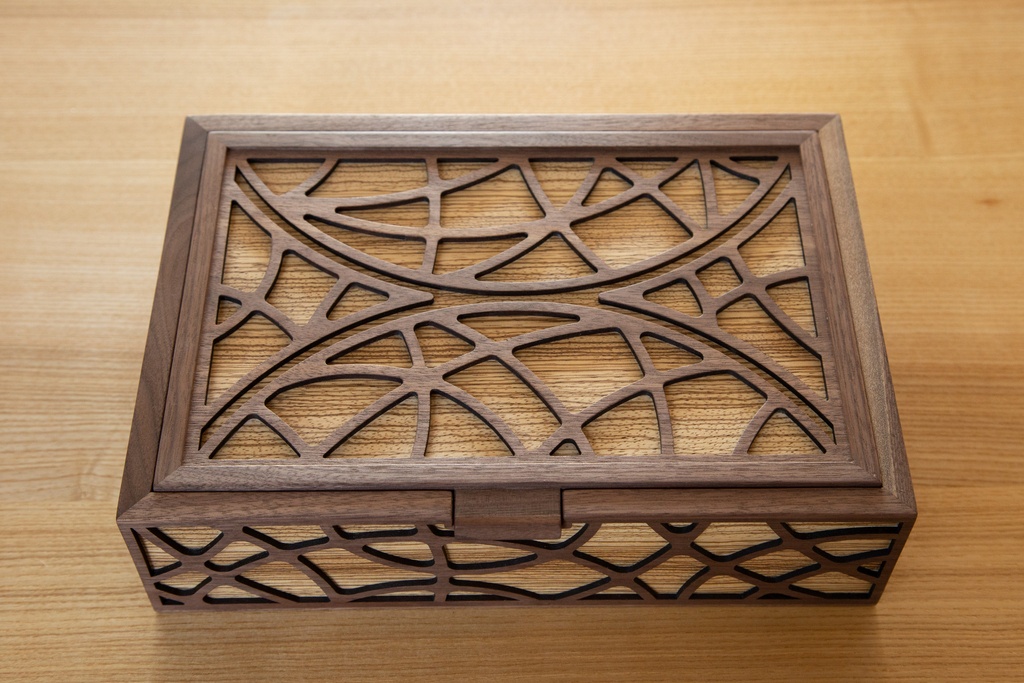

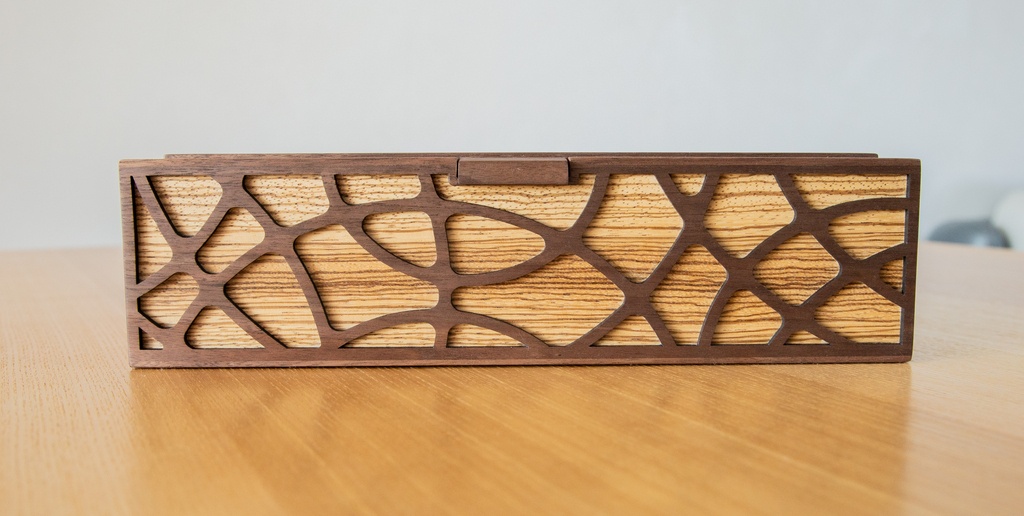

les panneaux sont un sandwich de plusieurs essences
La base est en merisier plaqué coté intérieur en noyer noir et extérieur en zebrano.

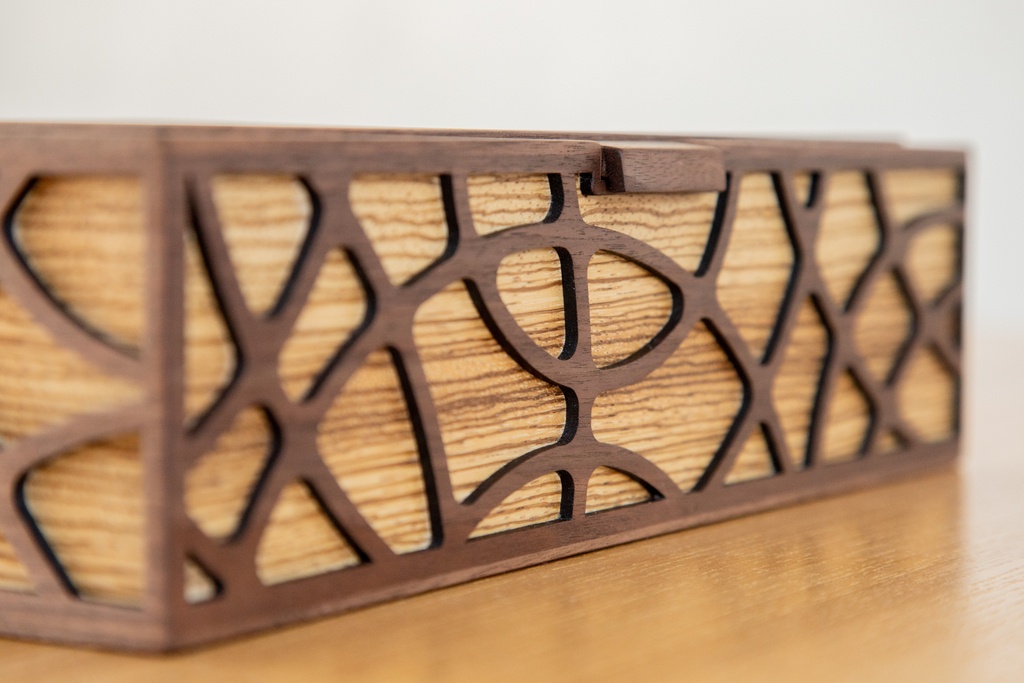

Ensuite sur le zebrano vient le motif découpé dans du noyer noir.

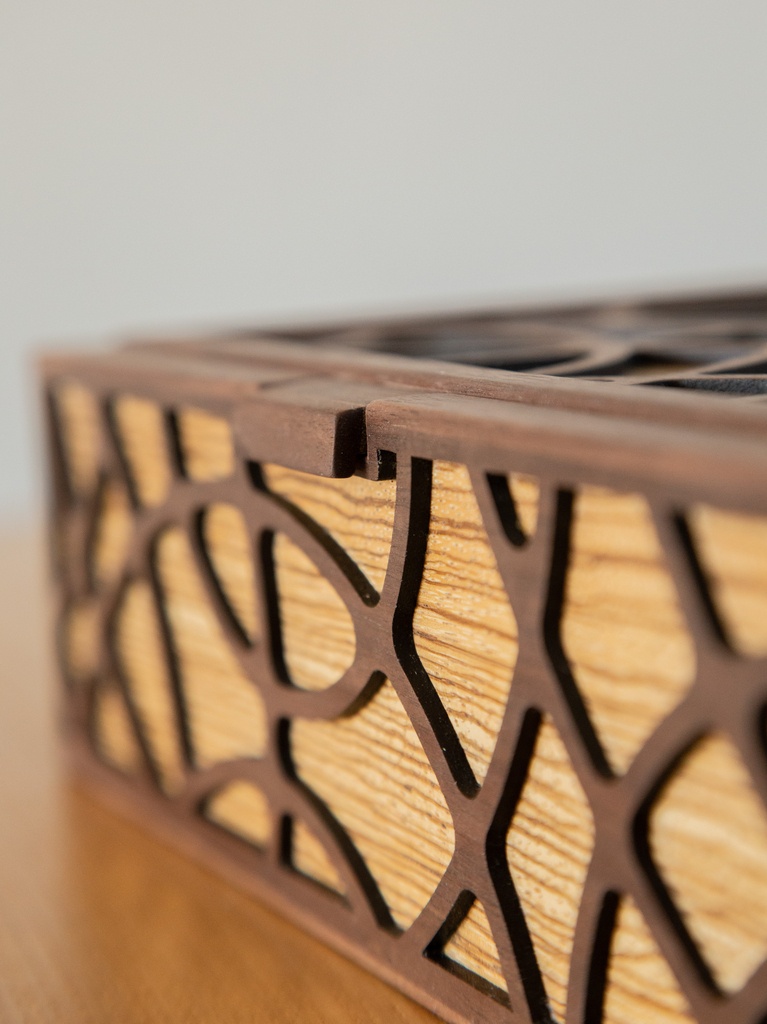

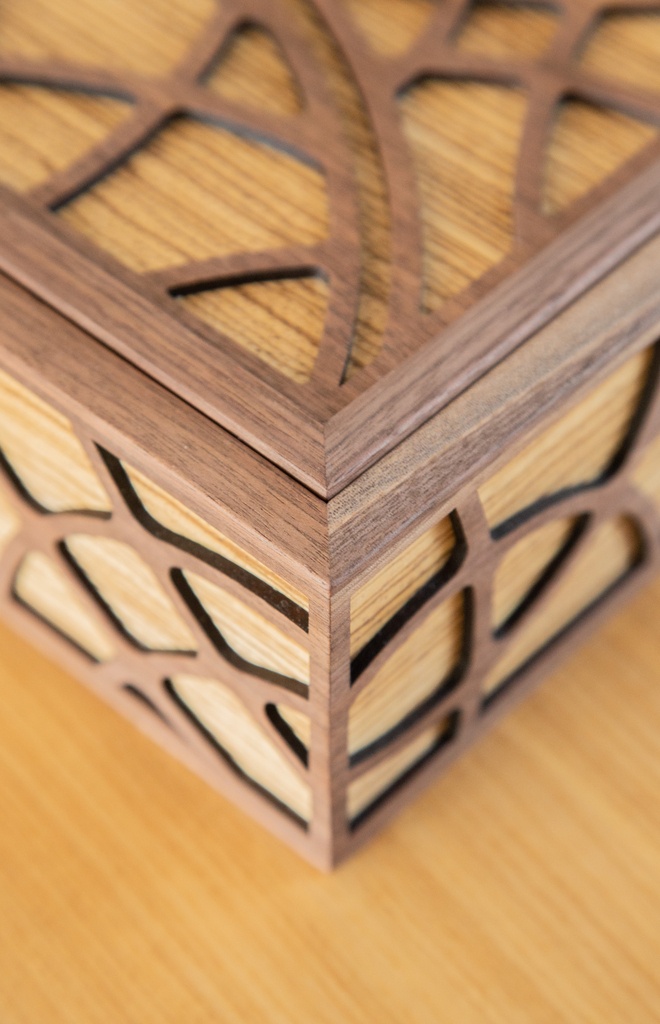

Pour cacher le multicouche j'ai collé en haut et en bas une bande en noyer et pour la tranche une coupe d'onglet.
C'était pas ce que j'avais prévu au départ mais mon fond était trop petit… et comme j'avais la flemme d'en refaire un autre… une coupe d'onglet me permettait de réduire la taille de la boite.
L'idée était bonne sauf que j'avais prévu un couvercle à bascule. J'avais même intégré une forme dans le motif pour y loger le pivot.
Pas peu fier d'avoir anticipé le truc, avec les onglets, l'endroit ou j'avais prévu d'insérer le pivot était trop proche du bord…
Bon ben pas de pivot alors…

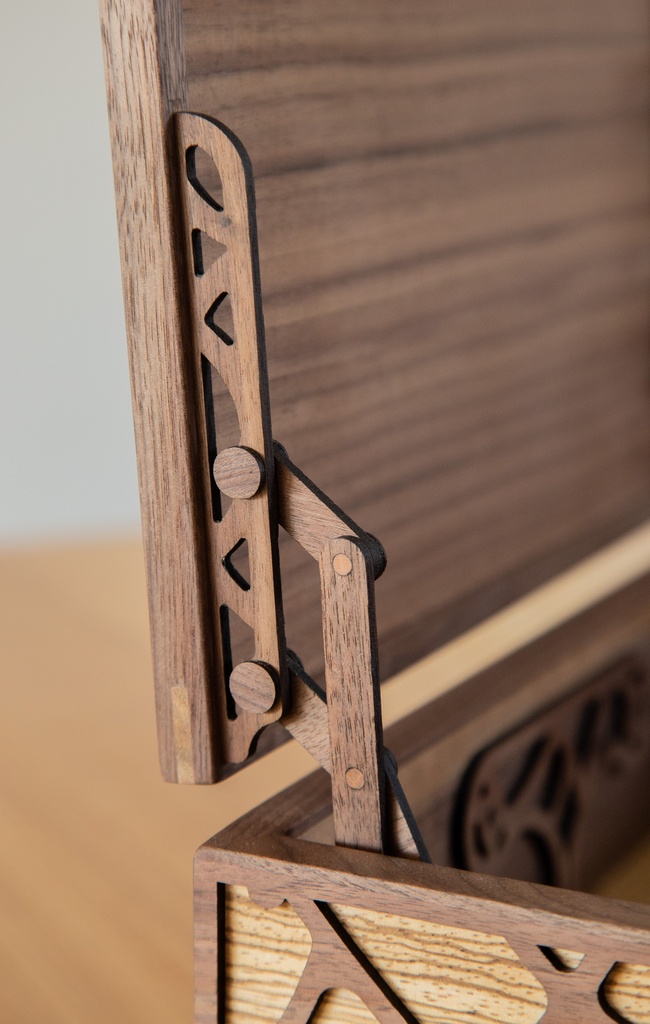

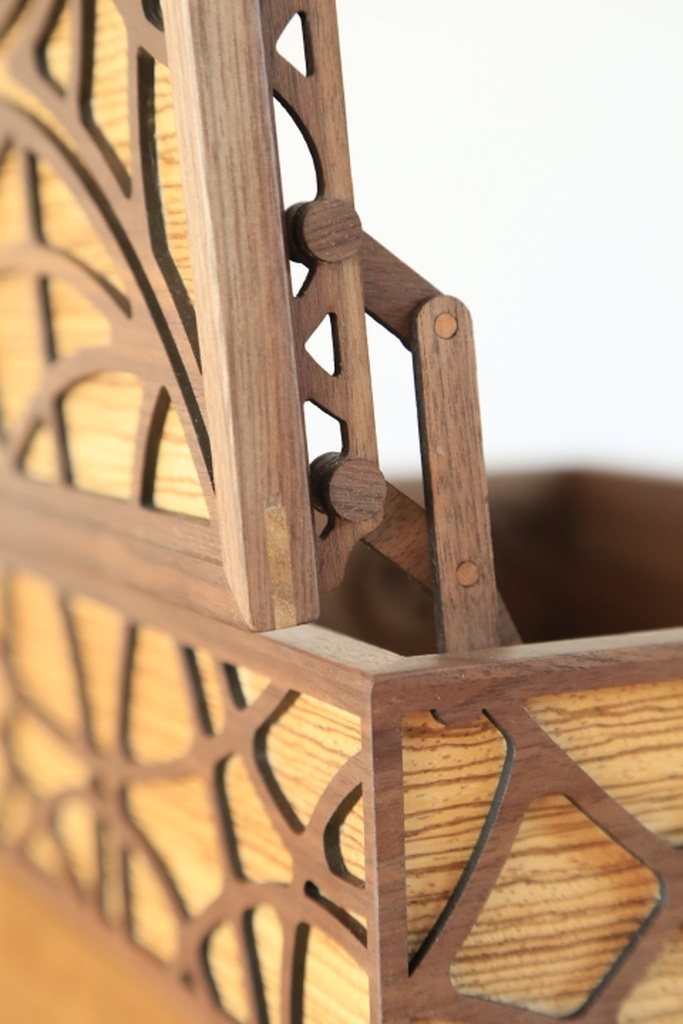

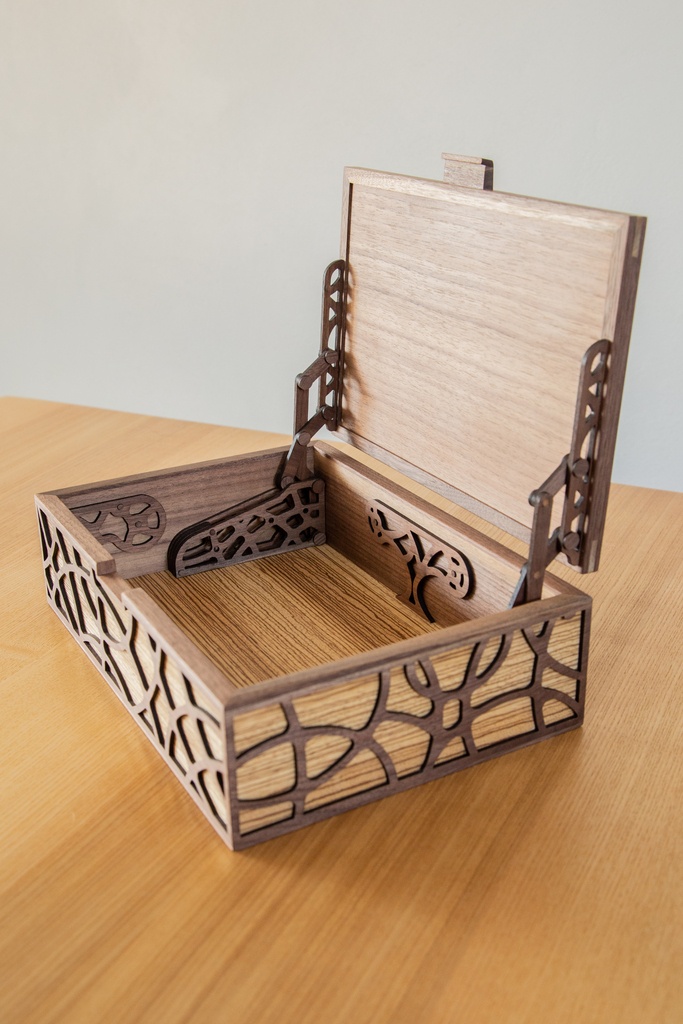

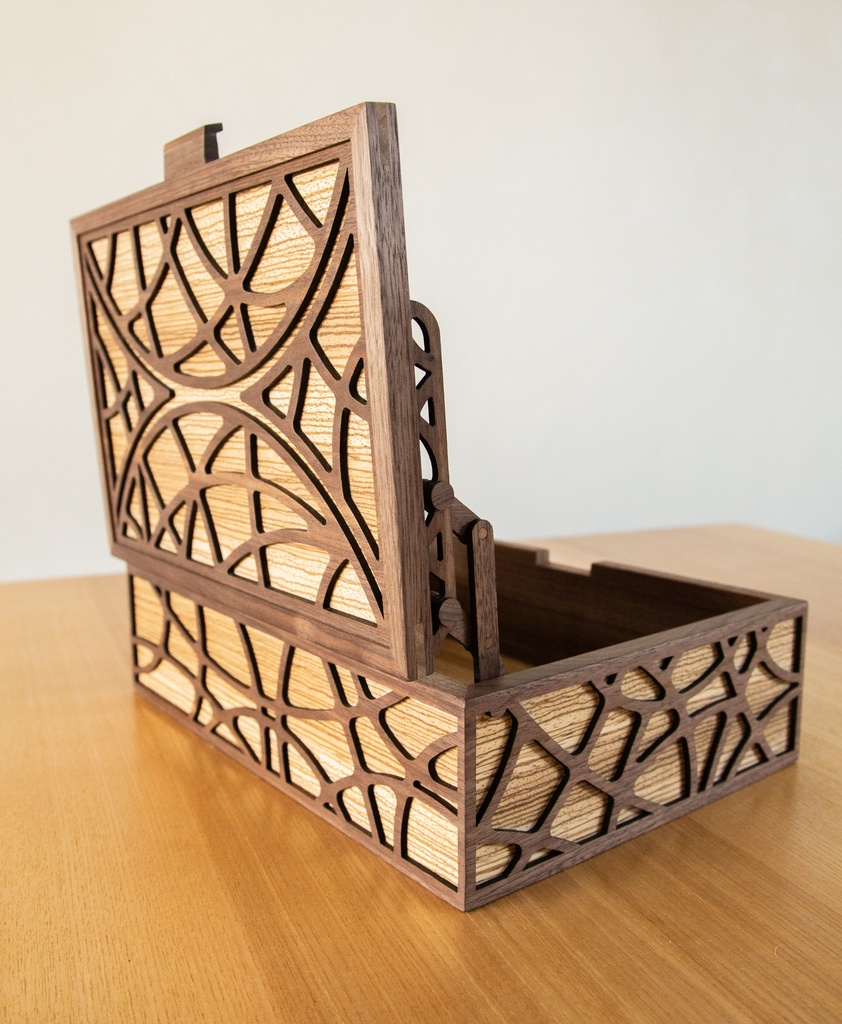

Retour à la planche à dessin et la j'ai vraiment mouillé la chemise pour modéliser une charnière
Cette étape a été un projet dans le projet parce que j'avais encore jamais fait ça.
Les premiers protos étant infructueux, j'ai chopé des charnières sur le net observé comment c'était foutu et j'ai fini par réussir à dessiner un truc fonctionnel.
Une fois n'est pas coutumes je suis passé par une phase d'essai ou j'ai fabriqué plusieurs prototypes qui m'ont permis de corriger plusieurs points.
La encore la découpeuse laser c'est avéré être indispensable et m'a définitivement convaincu de son utilité dans un atelier.

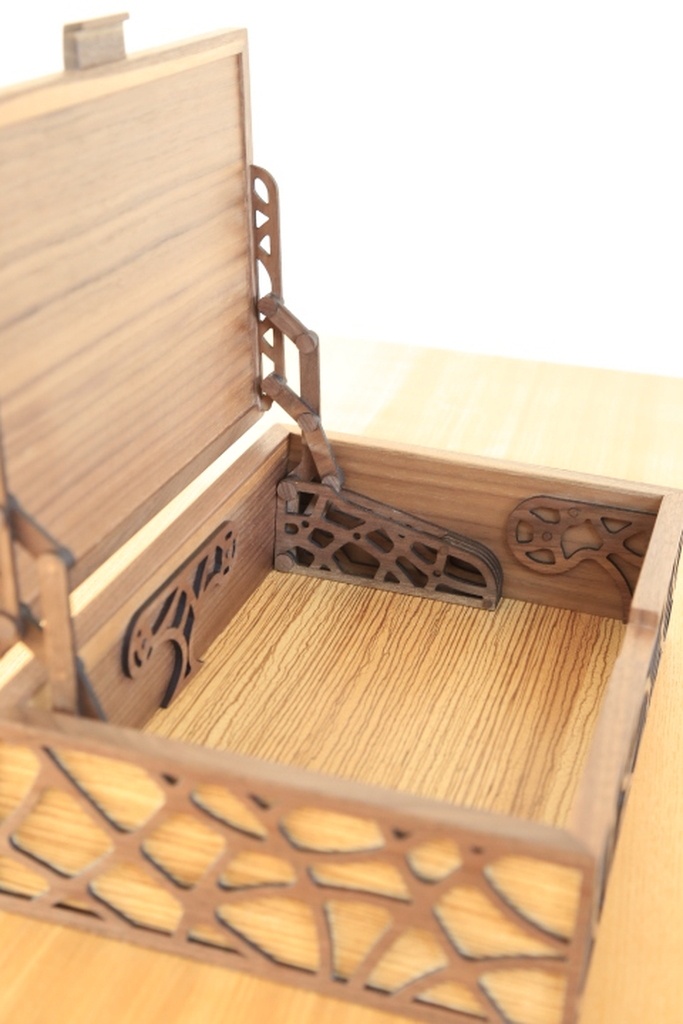

Une fois validé j'ai maintenant quelque chose qui tient la route et je peux enfin me servir du couvercle de la boite !
Je suis vraiment content du résultat, c'est finalement assez grisant de voir ce travail de modélisation prendre forme et fonctionner en plus de correspondre à ce que j'attendais du point de vue esthétique.
Licence
Discussions
Superbe! Excellent, l'idée des charnières!
c'est déjà une machine d'une certaine qualité, de grande taille, non?
peut on arriver a cela avec un laser à diode de bureau?
bcp de travail de finition ? ( des bavures ou presque pas?) une aspiration pour les fumées de la laser?
ca laisse songeur, c'es vraiment une machine à fabriquer des signatures
belle modé, beau projet
C'est la Ortur Master 3 avec une surface de travail de 400 x 400.
Elle vaut moins de 500 balles. C'est un billet mais on est loin des lasers CO² à trois ou quatre mille balles.
C'est un laser de 10W de puissance et si je dis pas de conneries c'est une technologie à diode.
Je ne sais pas ce que tu veux dire par "laser de bureau"…
Zéro bavures, pas de dépôt noir sur l'arrête j'ai juste passé sur une toile de 240 pour enlever les parties brulées (plutôt un peu plus foncé). J'ai fait les découpes dans mon garagelier porte ouverte, sinon tu tiens pas ça dégage quand même pas mal de fumée.
Si ça te laisse songeur attends de voir le prochain projet que je vais sortir de l'atelier, c'est encore un niveau au dessus.
"de bureau" qu'on peut poser sur un bureau pour différencier des grandes a tube
au niveau qualité, je crois que les grosses permettent de couper plus profond et sans doute plus de confort pour les grandes séries
bref sur le net on voit trop rarement de réelle création en massif, bons prochains projet
Très joli. Je verrais bien quelque chose de plus organique pour un prochain projet.
Bravo, elle est superbe ! C'est souvent qu'on oublie de prendre en compte des choses quand on fait un changement de programme de dernière minute ^^
Très belle boîte.
Bravo
Bravo très réussi !
Impressionnant !
J'adore la charnière, très belle boite.
Vraiment magnifique ! Beau travail !
Bravo! Je la trouve sublime !
Superbe !
Ah! Un projet qui pourrait me réconcilier avec la découpe laser, c'est de toute beauté et on ne voit pas la moindre trace de brûlé (c'est ce que je n'aime pas avec ce genre de découpe
)
Très jolie boîte.
avec pleins de photos.
J'aurai bien aimé un pas à pas ...
Merci pour le partage.
Magnifique, cela prouve bien que les erreurs finalement nous font progresser !
Très chouette, bravo. Quelle est l'épaisseur du noyer qui constitue le motif ?
Le puissance n'est que de 10 W ! Quelle vitesse de découpe as tu choisi et combien de passes ?
C'est LA boite Eiffel :-)
Oui, c'est vrai qu'il y a un petit côté Art nouveau...
Y a de ça oui, ça ferait une belle malle d'ailleurs
Très beau! J’aime beaucoup la charnière. Est que c’est possible de obtenir ton fichier en svg? Je serais près naturellement de te payer pour ça.
Oui c'est possible. J'ai un éclaté complet au format DXF mais je peux l'exporter en SVG. Tu as une adresse mail perso pour que je puisse te l'envoyer ?
